Модуль вывода управляющий ОВЕН МВУ8.

  Восьмиканальный модуль управления исполнительными механизмами для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).
Модуль может использоваться:
в качестве удаленного блока выходных устройств для SCADA-системы или программируемых контроллеров (ОВЕН ПЛК или др.);
для интеллектуального управления исполнительными механизмами.
МВУ8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВУ8 не является «мастером» сети.

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

Основные функции ОВЕН МВУ8

• ДО 8 КАНАЛОВ УПРАВЛЕНИЯ различными исполнительными механизмами (ИМ):
• – 2-х позиционными (ТЭНы, двигатели, клапаны);
• – 3-х позиционными (задвижки, краны), как с датчиком положения, так и без него;
• – ИМ с аналоговым управлением
• 8 ВСТРОЕННЫХ ВЫХОДНЫХ ЭЛЕМЕНТОВ с возможностью расширения до 16 путем подключения 8-канального модуля дискретных выходных элементов ОВЕН МР1
• НЕПОСРЕДСТВЕННОЕ УПРАВЛЕНИЕ ИМ по сигналу SCADA-системы или программируемого контроллера (ШИМ с высокой точностью, ON/OFF)
• ВОЗМОЖНОСТЬ ИНТЕЛЛЕКТУАЛЬНОГО УПРАВЛЕНИЯ исполнительными механизмами:
• – генерация управляющего ШИМ-сигнала заданной скважности (или аналогового сигнала) по расчетной мощности, полученной из сети RS-485 от ПИД-регулятора или его модели в SCADA-системе;
• – управление сложными системами ИМ, например системой «нагреватель – холодильник», группой ТЭНов, системами дискретной сигнализации и т.п.;
• – контроль нахождения в заданных пределах значения физической величины, поступающей из сети RS-485;
• – автоматический перевод ИМ в аварийный режим работы при нарушении сетевого обмена
• ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ Modbus (ASCII, RTU), DCON, ОВЕН
• БЕСПЛАТНАЯ ПРОГРАММА «КОНФИГУРАТОР МВУ8»:
• – конфигурирование прибора на ПК;
• – регистрация состояния выходных элементов (скважности ШИМ или выходного тока/напряжения)
• ПОМЕХОУСТОЙЧИВОСТЬ благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц
  В комплект поставки прибора бесплатно входит: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.

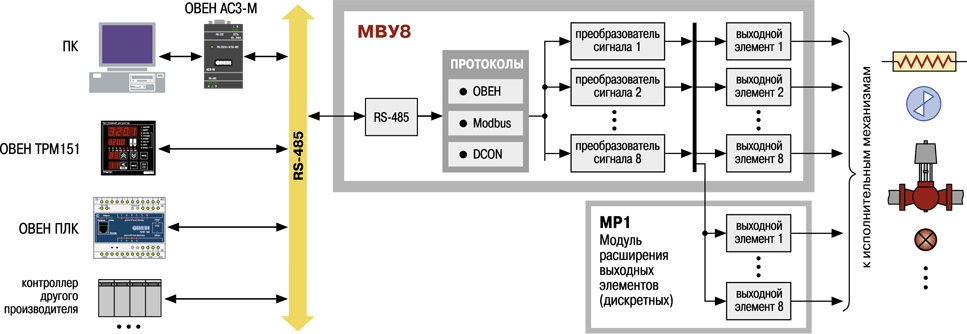

Функциональная схема прибора

Функциональная схема МВУ8

Интерфейс RS-485
В МВУ8 установлен модуль интерфейса RS-485, позволяющий:

• конфигурировать прибор на ПК (программа-конфигуратор представляется бесплатно);
• получать из сети сигналы состояния дискретных выходов и скважность ШИМ (при непосредственном управлении выходами МВУ8 и МР1), текущие значения выходной мощности регуляторов и измеренных величин, а также любых программируемых параметров;
• регистрировать состояние выходных элементов прибора.

МВУ8 может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК, прибор ОВЕН ТРМ151 и др.
Подключение МВУ8 к ПК производится через адаптер ОВЕН АС3-М или АС4.

Поддержка протоколов ОВЕН, Modbus, DCON
Для сетевого обмена с МВУ8 пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование МВУ8 осуществляется по протоколу ОВЕН.
Поддержка распространенных протоколов Modbus и DCON позволяет МВУ8 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Интеграция в АСУ ТП
При интеграции МВУ8 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для МВУ8:

• драйвер для Trace Mode;
• сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей -технологию;
• библиотеки DLL для быстрого написания драйверов.

Непосредственное управление исполнительными механизмами (ИМ) от SCADA-системы или программируемого контроллера
В МВУ8 предусмотрена возможность непосредственно управлять выходными элементами (ВЭ) и подключенными к ним исполнительными механизмами через сеть RS-485. Благодаря этому МВУ8 легко используется любой SCADA-системой или программируемым контроллером (например, ОВЕН ПЛК) в качестве модуля выходов.
Возможно прямое управление выходными элементами как самого МВУ8, так и подключенного к нему модуля расширения МР1.
Прямое управление ВЭ позволяет:

• включать/выключать дискретный ВЭ (реле, оптотранзистор, оптосимистор);
• задать выходной ток/напряжение для аналогового ВЭ (ЦАП);
• задать скважность и период ШИМ для дискретного ВЭ.

При этом ШИМ генерируется прибором с высокой точностью, которую нельзя обеспечить при передаче команд включения и отключения ВЭ через низкоскоростную сеть RS-485.

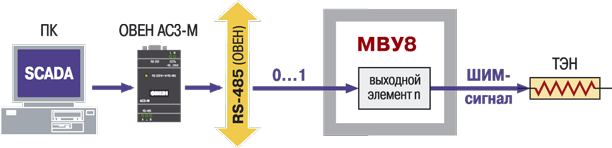

Пример непосредственного управления исполнительным механизмом по сигналу SCADA-системы

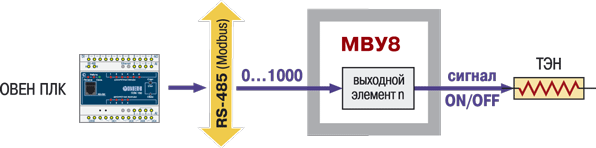

Пример непосредственного управления исполнительным механизмом по сигналу контроллера ОВЕН ПЛК

Интеллектуальное управление различными исполнительными механизмами (ИМ)

(возможно только при использовании протокола ОВЕН)

МВУ8 – интеллектуальный модуль вывода, который по сигналу от регулятора из сети RS-485 позволяет управлять различными исполнительными механизмами:

• 2-х позиционным ИМ (ТЭНом, клапаном, электродвигателем). Для управления генерируется ШИМ-сигнал с высокой точностью или сигнал ON/OFF;
• 3-х позиционным ИМ (задвижкой, жалюзи) с датчиком положения. Датчик положения подключают к свободному входу любого из устройств, работающих совместно с МВУ8 в одной сети, и значения, измеряемые датчиком, передаются в прибор;
• 3-х позиционным ИМ (задвижкой, жалюзи) без датчика положения. В этом случае необходимо задать время работы ИМ и его начальное положение, и прибор самостоятельно будет вычислять текущее положение в любой момент времени;
• ИМ с аналоговым управлением. Для управления прибор генерирует сигнал тока 4...20 мА или напряжения 0...10 В;
• сложной системой ИМ, например системой из двух ТЭНов, «нагреватель – холодильник» или комбинированной (см. пример).

МВУ8 может также контролировать диапазон нахождения величины, измеренной другими приборами в сети RS-485 (например, модулем ОВЕН МВА8). Это позволяет использовать МВУ8 в системах сигнализации, в том числе дискретной.
В случае аварии системы управления прибор переводит подключенные ИМ в безопасный режим, заданный заранее.

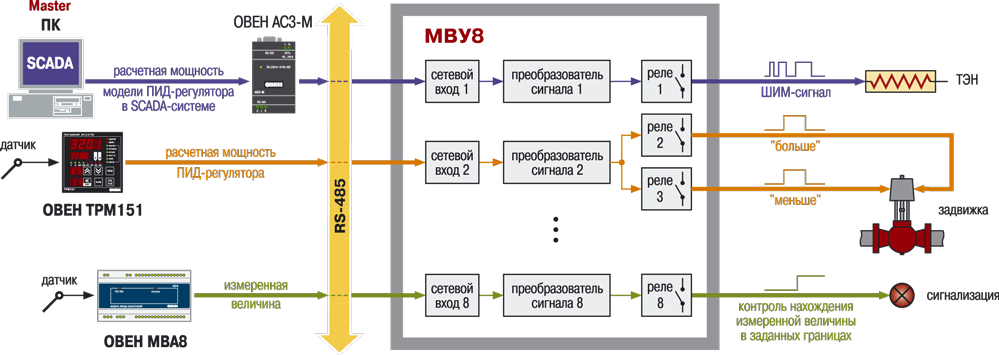

Пример непосредственного управления исполнительным механизмом по сигналу контроллера ОВЕН ПЛК

Выходные элементы МВУ8
В приборе по желанию заказчика могут быть установлены в различных комбинацях следующие выходные элементы:

• э/м реле 4 А 220 В;
• транзисторные оптопары структуры n–p–n-типа 400 мА 60 В;
• симисторные оптопары 50 мА 250 В;
• ЦАП «параметр–ток 4...20 мА»;
• ЦАП «параметр–напряжение 0...10 В»;
• для управления твердотельным реле 4...6 В 50 мА.

Модуль ОВЕН МР1 – расширение выходных элементов МВУ8
Количество выходных элементов МВУ8 может быть расширено до 16 путем подключения восьмиканального модуля дискретных выходных элементов ОВЕН МР1. Модуль МР1 подключается к МВУ8 напрямую, управляется от МВУ8 и не требует никакого самостоятельного конфигурирования и настройки.

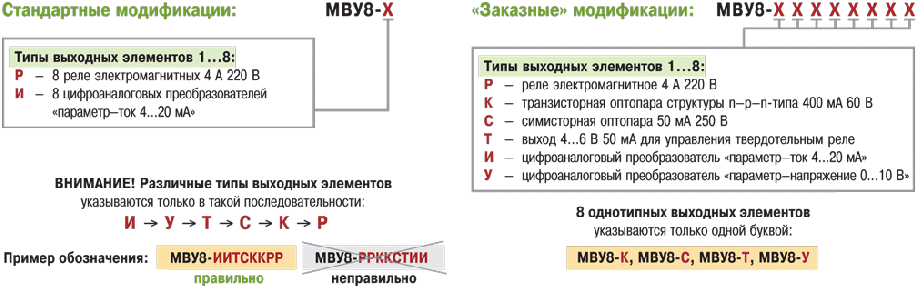

Модификации

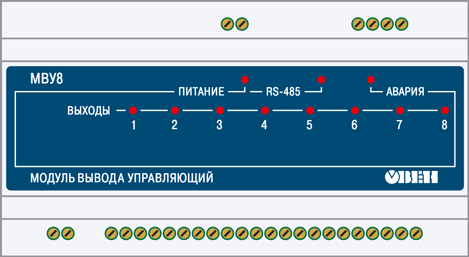

Элементы индикации

Показания светодиодных индикаторов

"ВЫХОДЫ 1...8"	Отображают состояние выходных элементов: – светятся при включении дискретного ВЭ; – мигают при включении аналогового ВЭ.
"RS 485"	Мигает при приеме данных из сети RS-485.
"ПИТАНИЕ"	Светится при подаче питания на прибор.
"АВАРИЯ"	Светится, если хотя бы один из каналов управления перешел в аварийное состояние.

Технические характеристики

Характеристики выходных элементов

Условия эксплуатации

Схемы подключения

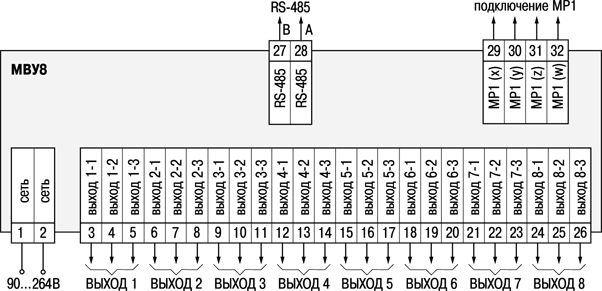

Общая схема подключения прибора ОВЕН МВУ8

Схемы подключения выходных элементов

Выходной элемент типа Р (э/м реле)	Выходной элемент типа К (транзисторная оптопара)
Выходной элемент типа С (симисторная оптопара)	Выходной элемент типа Т (для управления твердотельным реле)
Выходной элемент типа И (ЦАП 4...20 мА)	Выходной элемент типа У (ЦАП 0...10 В)
