Модуль аналогового вывода ОВЕН МУ110-8И

Прибор предназначен для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы диапазоном от 4 до 20 мА для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п.
К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МУ110 осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля аналогового вывода ОВЕН МУ110-8И
8 каналов аналогового вывода 4-20 мА
Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

Технические характеристики

Наименование Значение
Напряжение питания:
МУ110-220.8И
МУ110-24.8И
МУ110-224.8И		 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
18...29 В постоянного тока
(номинальное напряжение 24 В)
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более 6
Количество аналоговых выходных элементов 8
Тип аналоговых выходных элементов ЦАП «параметр – ток 4…20 мА»
Основная приведенная погрешность ЦАП, %, не более ± 0,5
Сопротивление нагрузки, подключаемое к выходу, Ом 0...1300
Диапазон напряжений питания выхода , В 10...36
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Температура окружающего воздуха От минус 10 до +55 °С;
Гарантийный срок, лет 2

Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

Схемы подключения

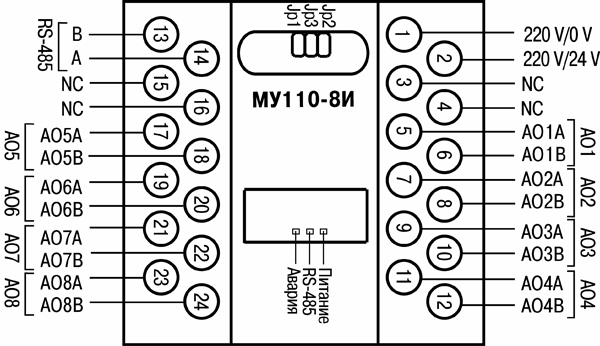

Общий чертеж МУ110-8И

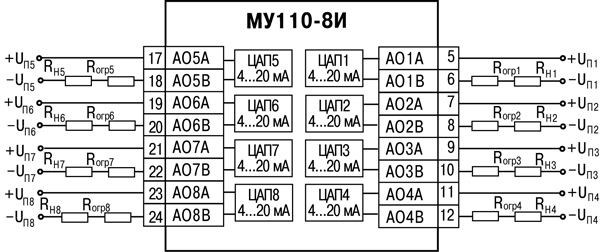

Схема подключения к ВЭ типа ЦАП 4…20 мА
