Модуль ввода-вывода дискретных сигналов МК110-4ДН.4Р

  Прибор предназначен для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, по сигналам из сети RS-485 или в зависимости от состояния дискретных входов.
ОВЕН МК110 имеет встроенный источник питания для подключенных ко входам модуля датчиков.
Прибор может быть использован в составе автоматизированных систем управления технологическими процессами в различных отраслях промышленности, может применяться для сопряжения различных датчиков и бесконтактных выключателей (основанных на емкостном, индуктивном, оптическом, ультразвуковом и др. принципах действия) с исполнительными механизмами.
Встроенные ВЭ могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц.
МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода-вывода дискретных сигналов МК110-4ДН.4Р

  • 4 канала дискретного ввода, групповая изоляция
  • Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
  • Счетчик импульсов для каждого канала. =4 канала дискретного вывода
  • Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В
  • Возможность выдачи ШИМ-сигнала с любого выхода
  • Прямая логика работы: преобразование слаботочных сигналов на входе в срабатывание соответствующего выходного э/м реле
  • Встроенный источник питания датчиков: =24 В, 180 мА
  • Напряжение питания: ~220 В

Технические характеристики

Наименование Значение
Напряжение питания МК110-220.4ДН.4Р 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
Потребляемая мощность, ВА, не более 12
Количество дискретных выходных элементов 4
Параметры дискретных выходов (электромагнитных реле) 4 А при напряжении не более 250 В 50 Гц и cos φ > 0,4 или

4 А при постоянном напряжении не более 24 В
Количество дискретных входов 4
Напряжение встроенного источника питания активных датчиков, В 24±3
Максимальный выходной ток встроенного источника питания датчиков, мА, не более 180
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Масса прибора, кг, не более 0.5
Средний срок службы, лет 8
Гальваническая развязка дискретных входов Оптоэлектронная
Электрическая прочность изоляции дискретных входов, В 1500
Максимальная частота сигнала, подаваемого на дискретный вход, кГц 1
Минимальная длительность импульса, воспринимаемого дискретным входом, мс 0.5 (скважность 2 для частоты 1 кГц)
Напряжение питания дискретных входов, В 24±3
Максимальный входной ток дискретного входа, мА, не более 8,5 (при напряжении питания входа 27В)
Ток «логической единицы», мА, не менее 4.5
Ток «логического нуля», мА, не более 1.5
Тип датчика дискретного входа Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.).
Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор) и/или p-n-p- типа.

Условия эксплуатации прибора ОВЕН МК110-4ДН.4Р
Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

Схемы подключения

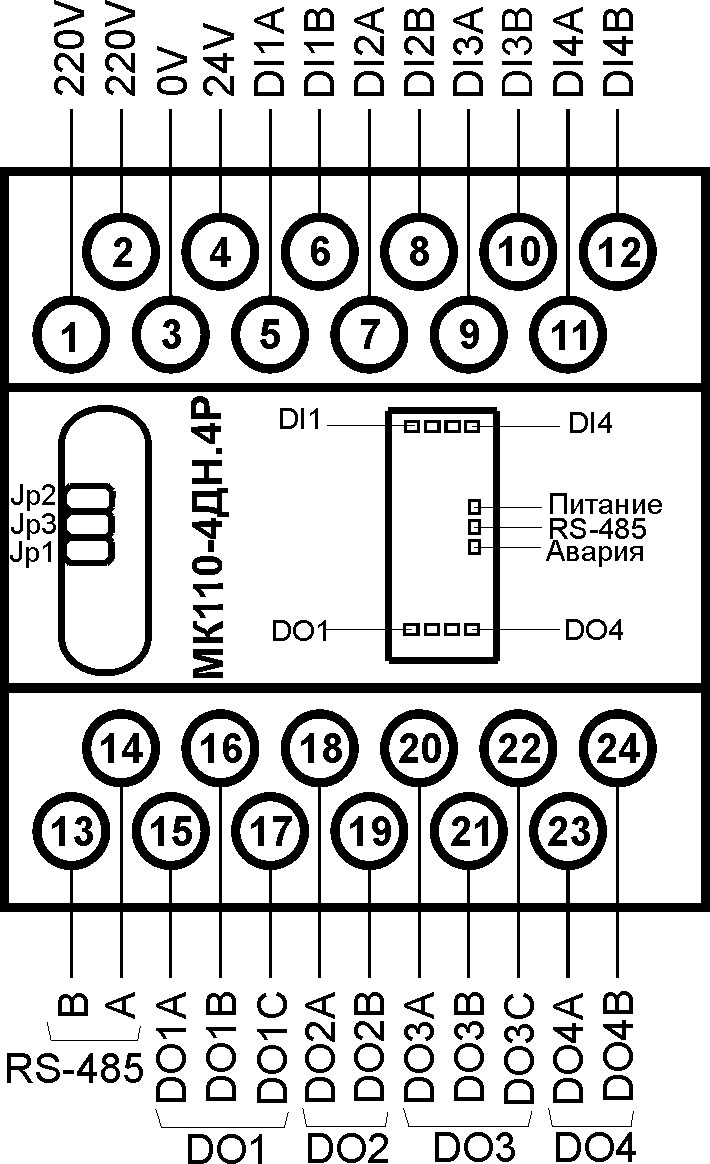

Общий чертеж МК110

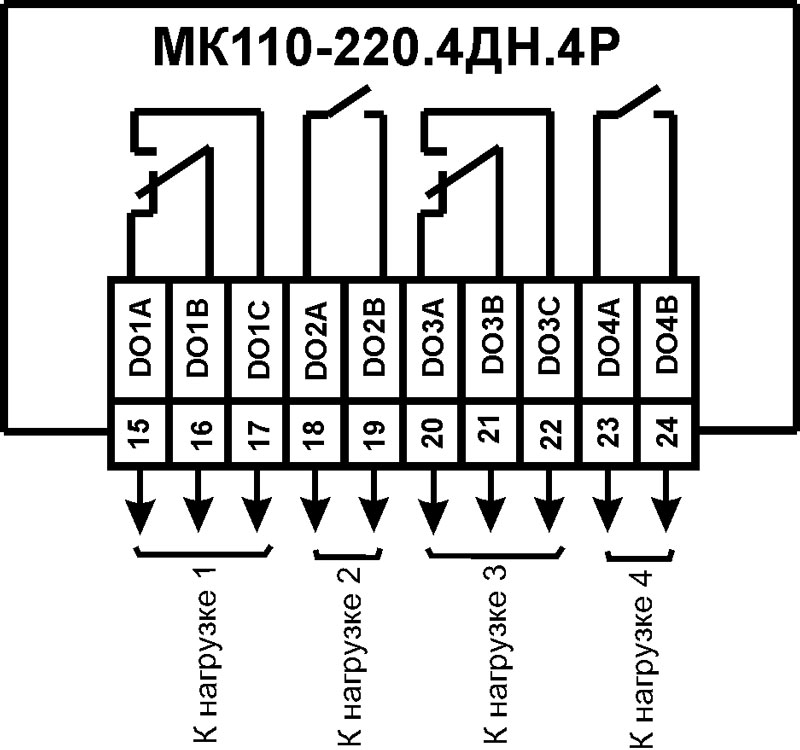

Схема подключения к ВЭ типа твердотельное реле

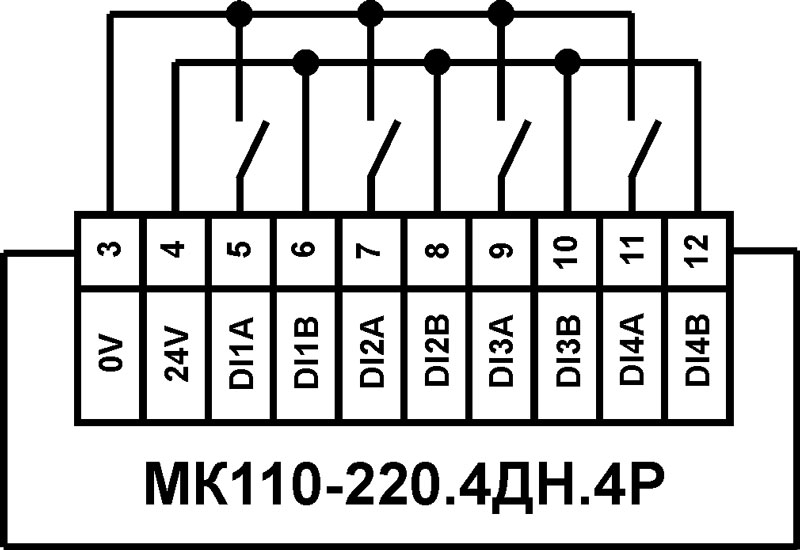

 Схема подключения к МК110-220.4ДН.4Р дискретных датчиков с выходом типа «сухой контакт»

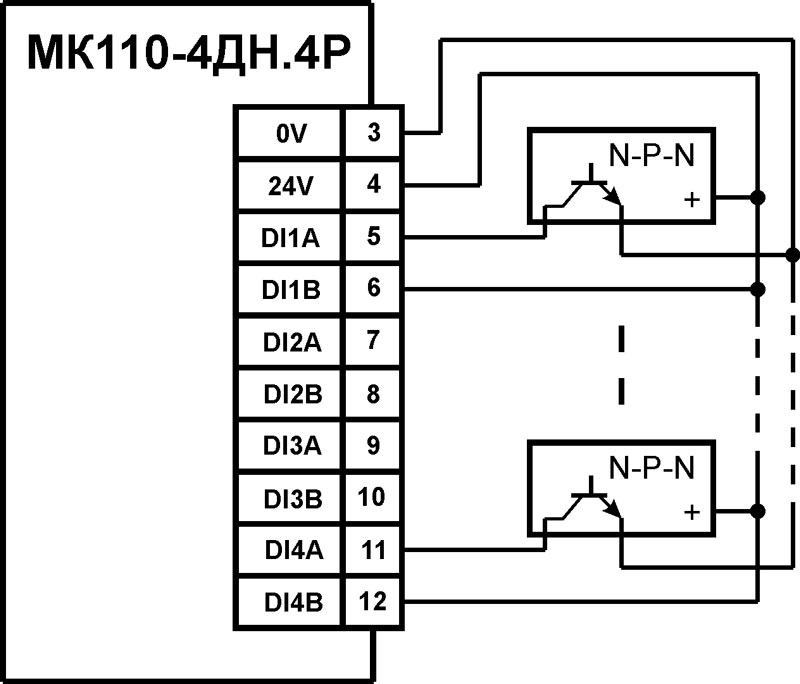

 Схема подключения к МК110-220.4ДН.4Р дискретных датчиков с транзисторным выходом n-p-n-типа с ОК

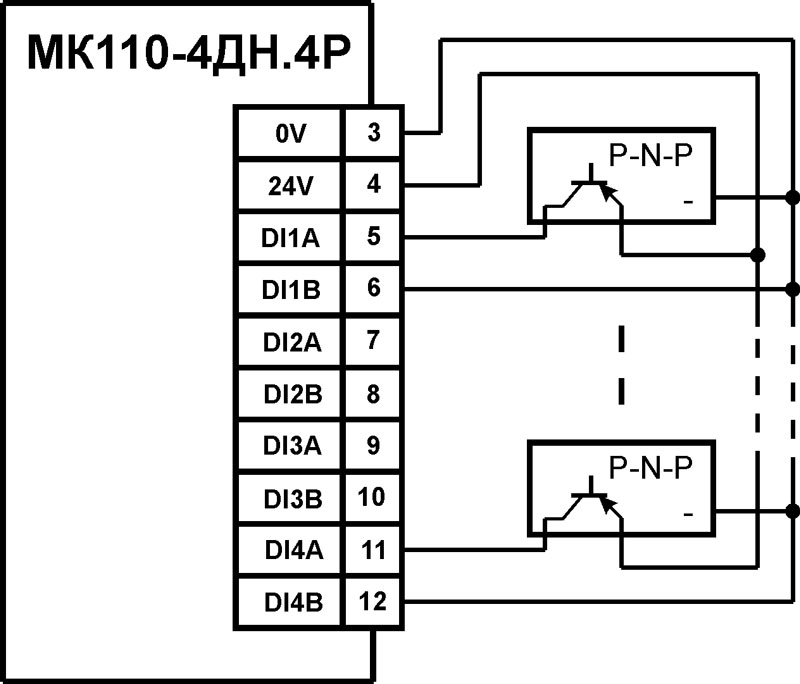

Схема подключения к МК110-220.4ДН.4Р дискретных датчиков с транзисторным выходом p-n-p-типа

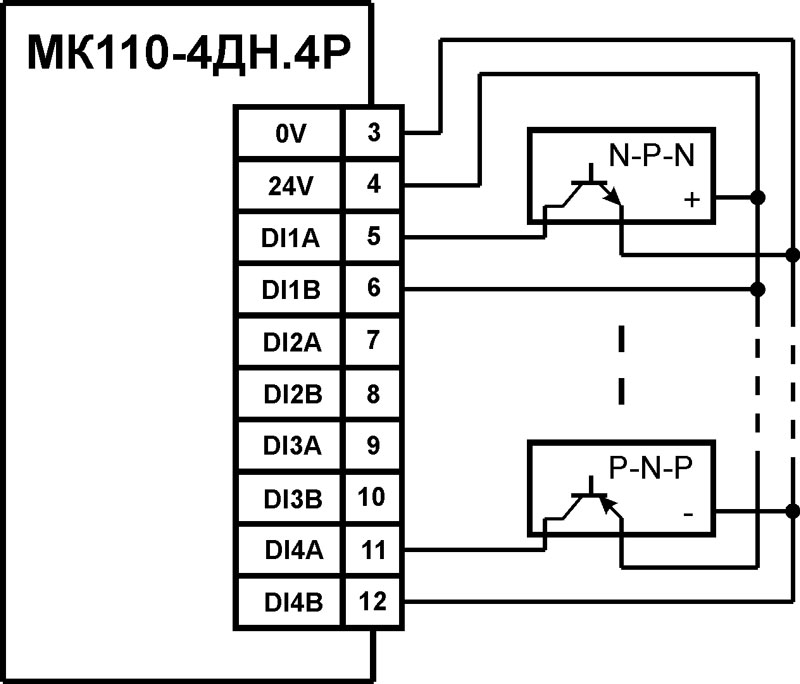

Схема подключения к МК110-220.4ДН.4Р дискретных датчиков с транзисторным выходом p-n-p-типа и n-p-n-типа с ОК (пример)

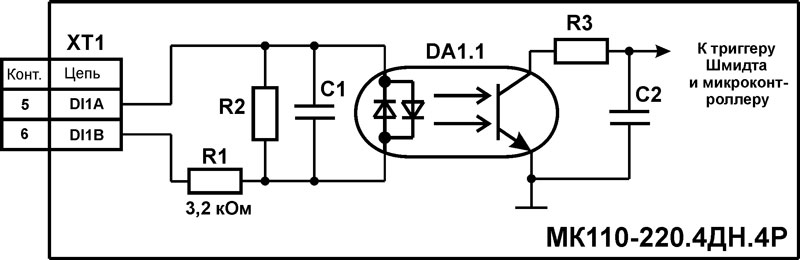

Электрическая принципиальная схема дискретного входа МК110-220.4ДН.4Р (схема других входов идентична приведенной)
