Модуль ввода-вывода дискретных сигналов МК110-8Д.4Р

  В основу Мх110 положен широко распространенный стандарт проводной связи RS-485. Все модули используют для коммуникации простые протоколы, основанные на принципе «запрос-ответ».

Основные особенности модуля ввода-вывода дискретных сигналов МК110-8Д.4Р

  • 8 каналов дискретного ввода, без изоляции
  • Типы входных сигналов: беспотенциальные («сухие») контакты, транзисторные ключи n-p-n типа модификация
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
  • Счетчик импульсов для каждого канала. =4 канала дискретного вывода
  • Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В; =Возможность выдачи ШИМ-сигнала с любого выхода
  • Напряжение питания*: ~220 В и =24 В (универсальный источник питания)
    * Также выпускаются модификации с питанием ~220 В или =24 В

Технические характеристики

МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристики прибора МК110-220.8Д.4Р

Наименование Значение
Напряжение питания:
МК110-220.8Д(ДН).4Р
МК110-24.8Д(ДН).4Р
МК110-224.8Д(ДН).4Р		 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
18...29 В постоянного тока
(номинальное напряжение 24 В)
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более 6
Количество дискретных выходных элементов 4
Параметры дискретных выходов (электромагнитных реле) 4 А при напряжении не более 250 В 50 Гц и cos φ > 0,4 или
4 А при постоянном напряжении не более 24 В
Количество дискретных входов 8
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8

Параметры дискретных входов

Наименование параметра Дискретный вход (Д)
Гальваническая развязка дискретных входов -
Электрическая прочность изоляции дискретных входов, В -
Максимальная частота сигнала, подаваемого на дискретный вход, кГц 1
Минимальная длительность импульса, воспринимаемого дискретным входом, мс 0.5 (скважность 2 для частоты 1 кГц)
Напряжение питания дискретных входов, В -
Максимальный входной ток дискретного входа, мА, не более 7
Ток «логической единицы», мА, не менее -
Ток «логического нуля», мА, не более -
Сопротивление контакта (ключа) и соединительных проводов, подключаемых к дискретному входу, Ом, не более 100
Тип датчика дискретного входа Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.).
Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор).

Условия эксплуатации прибора

  • Прибор эксплуатируется при следующих условиях:
  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

Схемы подключения

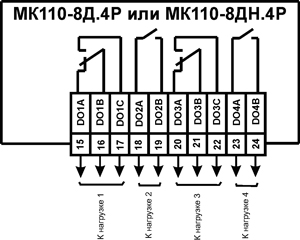

Схема подключения к ВЭ типа электромагнитное реле

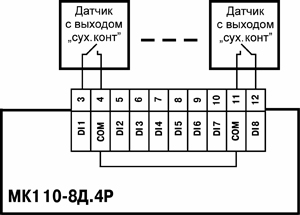

Схема подключения к МК110-8Д.4Р дискретных датчиков с выходом типа «сухой контакт»

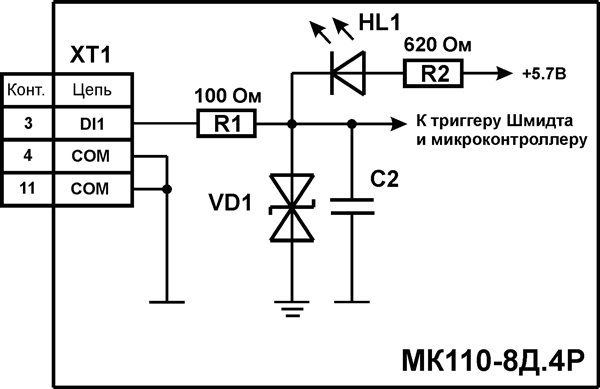

Электрическая принципиальная схема входа МК110-8Д.4Р (схема других входов идентична приведенной)
