Модуль ввода дискретных сигналов МВ110-8ДФ.

 Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485.
Прибор может использоваться для контроля подачи напряжения питания на исполнительные механизмы (например, для защиты трехфазного двигателя методом регистрации обрыва одной из питающих его фаз), а также для подсчета числа включений оборудования или перебоев в подаче электропитания на оборудование, питающееся от сети 220В частотой 50Гц или от источника постоянного тока.
МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К приборам ОВЕН МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода дискретных сигналов МВ110-8ДФ

  • 8 каналов дискретного ввода
  • Типы входных сигналов: ~220 В или =220 В
  • Частота измерений: 25 Гц для переменного и 50 Гц для постоянного напряжения
  • Счетчик для каждого входа
  • Напряжение питания: ~220 В и =24 В (универсальный источник питания)

Технические характеристики

МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристики прибора МВ110-8ДФ



Наименование

Значение

Напряжение питания

МВ110-220.8ДФ

90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц

МВ110-24.8ДФ

18...29 В постоянного тока

(номинальное напряжение 24 В)

МВ110-224.8ДФ

(универсальное питание)

90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или

20...375 В постоянного тока (номинальное напряжение 24 В)

Потребляемая мощность, ВА, не более



6

Количество дискретных входов

8

Интерфейс связи с компьютером

RS-485

Максимальная скорость обмена по интерфейсу RS-485, бит/сек

115200

Протокол связи, используемый для передачи информации

ОВЕН; ModBus-RTU;

ModBus-ASCII; DCON

Степень защиты корпуса

IP20

Габаритные размеры прибора, мм

(63х110х73)±1

Масса прибора, кг, не более

0,5

Средний срок службы, лет

8

Параметры дискретных входов

Наименование Значение
Гальваническая развязка дискретных входов Оптоэлектронная, межканальная
Электрическая прочность изоляции дискретных входов, В 1500
Номинальное значение входного напряжения, В ~220 (частотой от 47 до 63 Гц) или
=125 (постоянное)
Максимальное входное напряжение, В, не более ~264 (частотой от 47 до 63 Гц) или
=310 (постоянное)
Напряжение «логической единицы», В, не менее ~110 (частотой от 47 до 63 Гц) или
=110 (постоянное)
Напряжение «логического нуля», В, не более ~20 (частотой от 47 до 63 Гц) или
=20 (постоянное)
Ток «логической единицы», мА, не менее 0,3
Ток на дискретном входе при напряжении ~264 В (частотой от 47 до 63 Гц) или =310 В, мА, не более 1,2
Время задержки дискретного входа при измене-нии сигнала с «0» до «1» и обратно, мс, не более 40 (для переменного напряжения частотой 50Гц) или
15 (для постоянного напряжения)

Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

Схемы подключения

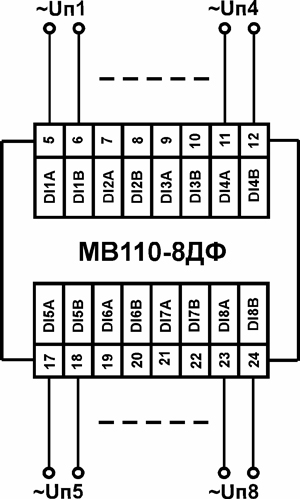

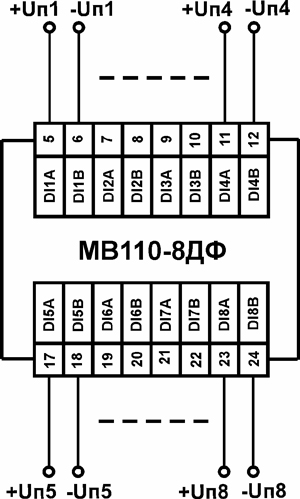

Схемы подключения МВ110-8ДФ
Схема подключения к МВ110
