Модуль ввода дискретных сигналов МВ110-16ДН.

  Назначение модуля ввода дискретных сигналов МВ110-16ДН
Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485.
Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля ввода дискретных сигналов МВ110-16ДН

  • 16 каналов дискретного ввода, без изоляции – модификация Д, групповая изоляция - модификация ДН
  • Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
  • Счетчик импульсов для каждого канала
  • Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

* Также выпускаются модификации с питанием ~220 В или =24 В

Технические характеристики

Наименование Значение
Напряжение питания:

МВ110-220.16Д(ДН)

МВ110-24.16Д(ДН)

МВ110-224.16Д(ДН)

 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц

18...29 В постоянного тока

(номинальное напряжение 24 В)

90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или

20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более 6
Количество дискретных входов 16
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм (63х110х73)±1
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8

Параметры дискретных входов

Наименование параметра Дискретный вход (Д) Дискретный двунаправленный вход (изолированный) (ДН)
Гальваническая развязка дискретных входов - групповая
Электрическая прочность изоляции дискретных входов, В - 1500
Максимальная частота сигнала, подаваемого на дискретный вход, кГц 1
Минимальная длительность импульса, воспринимаемого дискретным входом, мс 0.5 (скважность 2 для частоты 1 кГц)
Напряжение питания дискретных входов, В - 24±3
Максимальный входной ток дискретного входа, мА, не более 7 8,5 (при напряжении питания входа 27В)
Ток «логической единицы», мА, не менее - 4,5
Ток «логического нуля», мА, не более - 1,5
Сопротивление контакта (ключа) и соединительных проводов, подключаемых к дискретному входу, Ом, не более 100 -
Тип датчика дискретного входа Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.).

Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор).

 Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор) или p-n-p- типа.

Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 10 до +55 °С;
верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 86 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

Схемы подключения

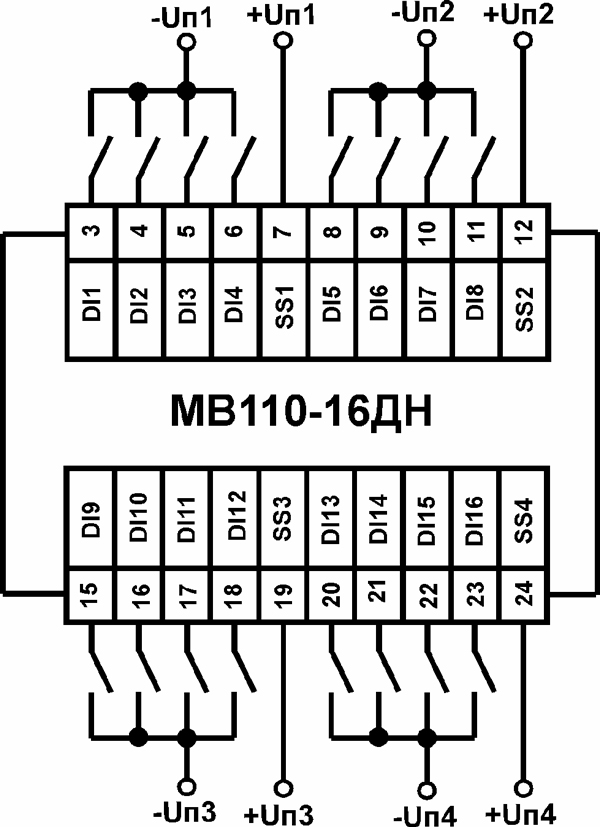

Схема подключения к МВ110-16ДН дискретных датчиков с выходом типа «сухой контакт»

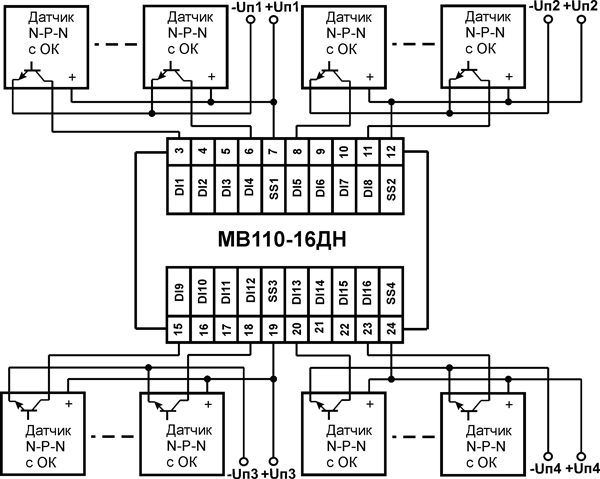

Схема подключения к МВ110-16ДН дискретных датчиков с транзисторным выходом n-p-n-типа с ОК
