Основные особенности модуля ввода сигналов тензодатчиков
- Прибор предназначен для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485
- Прибор МВ110-224.1ТД имеет один измерительный канал для подключения одного тензодатчика
- Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
- Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование модуля осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
ОВЕН МВ110-224.1ТД отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля ввода сигналов тензодатчиков МВ110-224.1ТД
Количество измерительных каналов: | 1 |
Напряжение питания*: | ~220 В и =24 В (универсальный источник питания) |
Технические характеристики
Наименование | Значение |
Напряжение питания прибора |
от 90 до 245 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 20 до 60 В постоянного тока (номинальное напряжение 24 В) |
Потребляемая мощность, Вт, не более | 5 |
Количество измерительных каналов: МВ110-224.1ТД |
1 |
Разрядность АЦП, бит | 24 |
Схема подключения мостового тензодатчика | четырех- или шестипроводная |
Сопротивление тензодатчика, Ом | от 87 до 1000 |
Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал, Ом, не менее |
87 (четыре датчика сопротивлением 350 Ом) |
Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока, В |
2,5 ± 5 % |
Время обновления данных измерений в канале для МВ110-224.1ТД, мс, не более – в режиме с возбуждением датчика постоянным напряжением – в режиме с возбуждением датчика знакопеременным напряжением |
25 190 |
Время установления рабочего режима (предварительный прогрев), мин, не более | 20 |
Максимальная скорость обмена по интерфейсу RS-485, бит/с | 115200 |
Максимальная длина кабеля типа «витая пара» для интерфейса RS-485, м, не более | 1200 |
Протоколы связи, используемые для передачи информации |
ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
Степень защиты корпуса: – со стороны передней панели – со стороны клеммной колодки |
IP20 IP00 |
Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее:
– между корпусом прибора и остальными цепями – между цепью входного напряжения питания (Сеть 220В) и остальными цепями |
3,0 3,0 0,75 |
Габаритные размеры прибора, мм МВ110-224.1ТД |
63×110×74 |
Масса прибора, кг, не более МВ110-224.1ТД |
0.25 |
Средний срок службы, лет | 8 |
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения B4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931-2008.
Схемы подключения

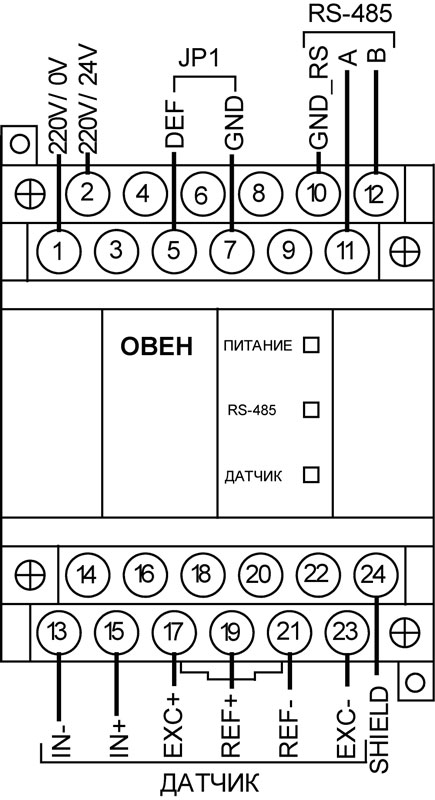

Общий чертеж прибора МВ110-224.1ТД

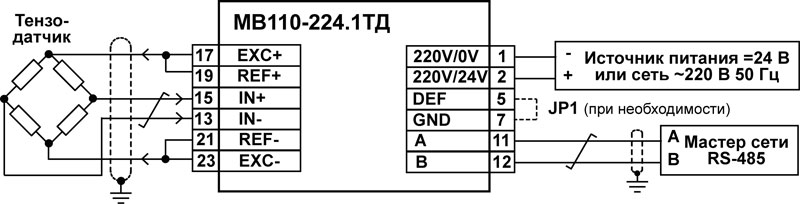

Подключение к прибору МВ110-224.1ТД внешних устройств с применением четырехпроводной схемы подключения к датчику и использованием заземления
