Модуль ввода сигналов тензодатчиков МВ110-224.4ТД.

Прибор предназначен для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485
Прибор МВ110-224.4ТД имеет четыре измерительных каналов для подключения четырех тензодатчиков
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование модуля осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода сигналов тензодатчиков МВ110-224.4ТД

Количество измерительных каналов:	4
Напряжение питания*:	~220 В и =24 В (универсальный источник питания)

Технические характеристики

Наименование	Значение
Напряжение питания прибора	от 90 до 245 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 20 до 60 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, Вт, не более	5
Количество измерительных каналов: МВ110-224.4ТД	4
Разрядность АЦП, бит	24
Схема подключения мостового тензодатчика	четырех- или шестипроводная
Сопротивление тензодатчика, Ом	от 87 до 1000
Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал, Ом, не менее	87 (четыре датчика сопротивлением 350 Ом)
Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока, В	2,5 ± 5 %
Время обновления данных измерений в канале для МВ110-224.4ТД, мс, не более
– в режиме с возбуждением датчика постоянным напряжением: включен один измерительный канал включены два измерительных канала включены три измерительных канала включены четыре измерительных канала	130 135 210 280
– в режиме с возбуждением датчика знакопеременным напряжением включен один измерительный канал включены два измерительных канала включены три измерительных канала включены четыре измерительных канала	260 320 500 630
Время установления рабочего режима (предварительный прогрев), мин, не более	20
Интерфейс связи с Мастером сети	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более	32
Максимальная скорость обмена по интерфейсу RS-485, бит/с	115200
Максимальная длина кабеля типа «витая пара» для интерфейса RS-485, м, не более	1200
Протоколы связи, используемые для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса: – со стороны передней панели – со стороны клеммной колодки	IP20 IP00
Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее: – между корпусом прибора и остальными цепями – между цепью входного напряжения питания (Сеть 220 В) и измерительными цепями – между цепью входного напряжения питания (Сеть 220 В) и цепью RS-485 – между цепью интерфейса RS-485 и измерительными цепями	3,0 3,0 1,5 0,75
Габаритные размеры прибора, мм МВ110-224.4ТД	139×110×74
Масса прибора, кг, не более МВ110-224.4ТД	0.42
Средний срок службы, лет	8

Схемы подключения

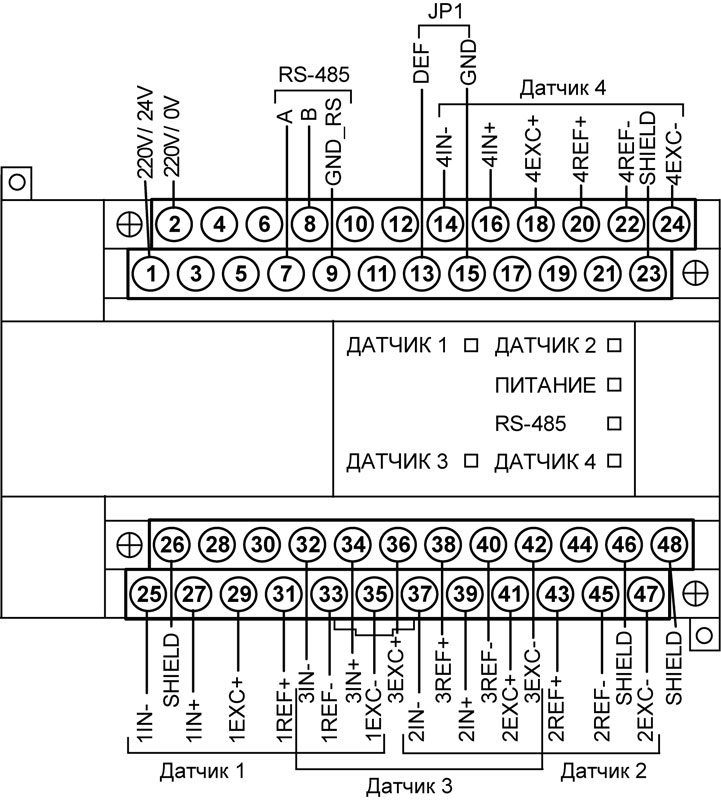

Общий чертеж прибора МВ110-224.4ТД

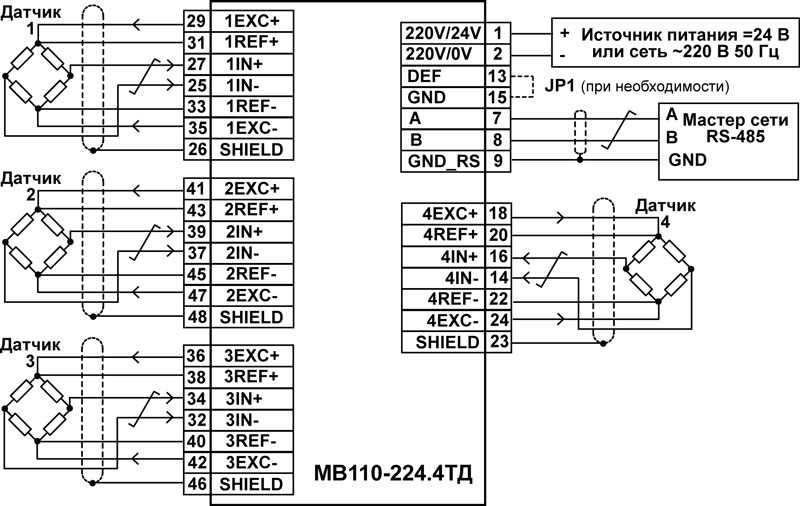

Подключение к МВ110-224.4ТД внешних устройств с применением шестипроводной схемы подключения к датчику и без использования заземления
