Модуль ввода аналоговых сигналов ОВЕН МВ110-8А. НОВИНКА!!!

 В основу Мх110 положен широко распростране нный стандарт проводной связи RS-485. Все модули используют для коммуникации простые протоколы, основанные на принципе «запрос-ответ».

Основные особенности модуля ввода аналоговых сигналов МВ110-8А

  • 8 универсальных каналов аналогового ввода
  • Типы входных сигналов: термопреобразователи сопротивления, термопары, унифицированные сигналы напряжения и тока (требуют использования внешнего резистора 50 Ом), сопротивление до 2 кОм
  • Частота измерений: до 0,3 сек на канал
  • Термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
  • Термопреобразователи сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
  • Унифицированные сигналы: 4-20 мА, 0-20 мА, 0-5 мА, +/-50мВ, 0-1 В
  • Напряжение питания: ~220 В и =24 В (универсальный источник питания)

Модули Мх110 ориентированы в первую очередь на отечественного потребителя

Мх110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:

  • короткие сроки производства и поставки;
  • удобство приобретения через широкую диллерскую сеть;
  • гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
  • подробную документацию полностью на русском языке;
  • грамотную техническую поддержку и обучение;
  • открытость вашим идеям при расширении линейки.

Технические характеристики

Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
Тип протокола определяется прибором автоматически.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться контроллеры ОВЕН ПЛК и т.п.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристики прибора ОВЕН МВ110-8А

Наименование Значение
Напряжение питания: от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63Гц или
от 20 до 375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более 6
Количество аналоговых входов 8
Время опроса одного входа*:
термометры сопротивления, с, не более 0.9
термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более 0.6
Предел основной приведенной погрешности при измерении:
термоэлектрическими преобразователями, %
термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока, %
+0.5
Электрическая прочность изоляции цепей, В 1500
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20 со стороны передней панели,
IP00 со стороны клеммной колодки
Габаритные размеры прибора, мм, не более 63х110х73
Масса прибора, кг, не более 0.5
Средний срок службы, лет 10
Средняя наработка на отказ, ч, не менее 50 000

Примечание – *Опрос входов происходит последовательно, т.е. опрос восьми входов займет время, равное сумме опросов входов с 1 по 8.

Используемые на входе сигналы постоянного тока, напряжения и сопротивления

Наименование

Диапазон

измерений, %

Значение единицы младшего

разряда, ед. изм.

Предел основной приведенной погрешности, %

Дискретные датчики с выходом типа «сухой контакт»

Датчики контактные («сухие»)

0 и 100

Не устанавливается

±0,25

Сигнал постоянного напряжения

от минус 50 до 50 мВ

0…100

0,1

±0,25

Унифицированные сигналы по ГОСТ 26.011-80

от 0 до 1 В

0...100

0,1

+0,25

от 0 до 5 мА

0...100

0,1

+0,25

от 0 до 20 мА

0...100

0,1

от 4 до 20 мА

0...100

0,1

Датчики положения задвижек

Резистивный (от 25 до 900 Ом)

от 2,8* до 100

1

+0,25

Резистивный (от 25 до 2000 Ом)

от 1,26* до 100

1

Токовый от 0 (4) до 20 мА

от 0 до 100

1

+0,25

Токовый от 0 до 5 мА

от 0 до 100

1

Примечание – *Диапазон сопротивления от 0 до 25 Ом воспринимается прибором как короткое замыкание датчика.

Используемые на входе первичные преобразователи (датчики)

Наименование

Диапазон

измерений, оС

Значение единицы младшего

разряда, оС

Предел основной приведенной погрешности, %

Термометры сопротивления по ГОСТ Р 8.625-2006

Термопреобразователи сопротивления по ГОСТ 6651-94*

Cu 50 (a=0,00426 оС -1)

–50…+200

0,1

+0,25

50М (a=0,00428 оС -1)

–200…+200

0,1

Pt 50 (a=0,00385 оС -1)

–200…+850

0,1

50П (a=0,00391 оС -1)

–240…+1100

0,1

Cu 100 (a=0,00426 оС -1)

–50…+200

0,1

100М (a=0,00428 оС -1)

–200…+200

0,1

Pt 100 (a=0,00385 оС -1)

–200…+850

0,1

100П (a=0,00391 оС -1)

–240…+1100

0,1

Ni 100 (a=0,00617 оС -1)

–60…+180

0,1

Pt 500 (a=0,00385 оС -1)

–200…+850

0,1

500П (a=0,00391 оС -1)

–250…+1100

0,1

Cu 500 (a=0,00426 оС -1)

–50...+200

0,1

500М (a=0,00428 оС -1)

–200...+200

0,1

Ni500 (a=0,00617 оС -1)

–60...+180

0,1

Cu 1000 (a=0,00426 оС -1)

–50...+200

0,1

1000М (a=0,00428 оС -1)

–200...+200

0,1

Pt 1000 (a=0,00385 оС -1)

–200...+850

0,1

+0,25

1000П (a=0,00391 оС -1)

–250...+1100

0,1

Ni 1000 (a=0,00617 оС -1)

–60...+180

0,1

ТСМ гр. 23

–50...+200

0,1

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TХК (L)

–200…+800

0,1

+0,25

TЖК (J)

–200…+1200

0,1

TНН (N)

–200…+1300

0,1

TХА (К)

–200…+1360

0,1

TПП (S)

–50…+1750

0,1

TПП (R)

–50…+1750

0,1

TПР (В)

+200…+1800

0,1

TВР (А-1)

0…+2500

0,1

TВР (А-2)

0…+1800

0,1

TВР (А-3)

0…+1800

0,1

TМК (Т)

–250…+400

0,1

Примечания

1 *Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для использования в странах СНГ.

2 Для работы с прибором могут быть использованы только изолированные термопары с незаземленными рабочими спаями.

2.2 Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931-2008.
По электромагнитной совместимости модули относятся к оборудованию класса А по ГОСТ Р 51522-99.

Схемы подключения

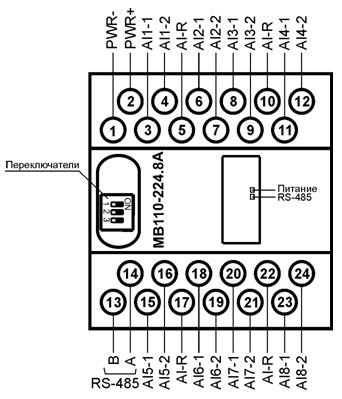

Общий чертеж МВ110-8А

Схемы подключения датчиков различных типов

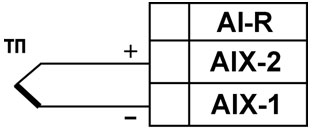

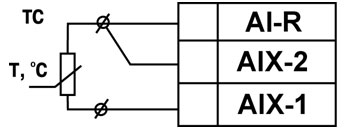

Схема подключения термометра сопротивления Схема подключения термоэлектрического преобразователя

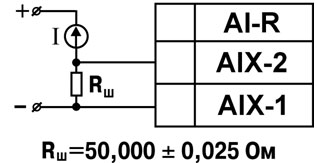

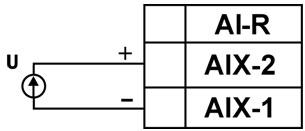

Схема подключения активного датчика с выходом в виде напряжения -50.0…50.0 мВ или 0…1.0 В Схема подключения активного датчика с токовым выходом 0…5.0, 0…20.0 или 4…20.0 мА

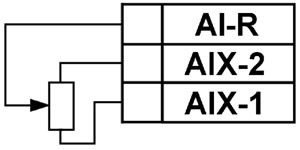

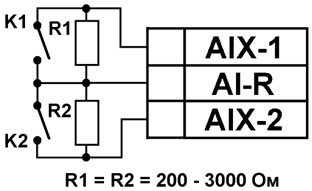

Схема подключения датчика положения резистивного типа 0…900 Ом или 0…2000 Ом Схема подключения дискретных датчиков «сухие контакты»
