Назначение модуля скоростного ввода аналоговых сигналов МВ110-2АС
Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
Аналоговые входы прибора могут работать в следующих режимах:
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON..
Прибор имеет следующие группы гальванически изолированных цепей:
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля скоростного ввода аналоговых сигналов МВ110-2АС
Модули Мх110 ориентированы в первую очередь на отечественного потребителя
Мх110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
Технические характеристики
Прибор обеспечивает измерение следующих унифицированных сигналов в соответствии с ГОСТ 26.011-80:
Наименование | Значение |
Напряжение питания |
от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63Гц или
от 20 до 375 В постоянного тока (номинальное напряжение 24 В) |
Потребляемая мощность, ВА, не более | 6 |
Предел основной приведенной0, погрешности, % | 0,25 |
Предел дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур, % | 0,12 |
Разрешающая способность: – для диапазонов токов от 4 до 20 мА и от 0 до 20 мА, мкА, не более – для диапазона тока от 0 до 5 мА, мкА, не более – для диапазона напряжения от 1 до 10 В, мВ, не более |
4 1 2 |
Количество аналоговых каналов измерения | 2 |
Входное сопротивление в режиме измерения тока от 0 до 20 мА и от 4 до 20 мА, Ом | от 130 до 250 |
Входное сопротивление в режиме измерения тока от 0 до 5 мА, Ом | от 130 до 500 |
Входное сопротивление в режиме измерения напряжения от 0 до 10 В, кОм, не менее |
200 |
Период обновления результатов измерения по каждому каналу, мс | 5 ± 2 % |
Режимы работы входных фильтров (общие для всех каналов) |
отключен; 50 Гц, 1-го порядка; 50 Гц, 2-го порядка; 50 Гц, 4-го порядка; 200 Гц, 1-го порядка |
Режимы работы выходных фильтров (индивидуальные для каждого канала) |
отключен; экспоненциальный скользящего среднего |
Постоянная времени выходного экспоненциального фильтра, мс | от 10 до 10000 |
Выходное напряжение встроенного источника питания | 24 ± 3 |
Максимальный ток нагрузки встроенного источника питания, А | 0.05 |
Интерфейс связи с мастером сети | RS-485 |
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более | 32 |
Максимальная скорость обмена по интерфейсу RS-485, бит/с | 115200 |
Протоколы связи, используемые для передачи информации |
ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
Степень защиты корпуса |
IP20 со стороны передней панели, IP00 со стороны клеммной колодки |
Габаритные размеры прибора, мм | 63×110×73 |
Масса прибора, кг, не более | 0.5 |
Средний срок службы, лет | 10 |
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ Р 52931-2008.
Схемы подключения
Общий чертеж МВ110 |

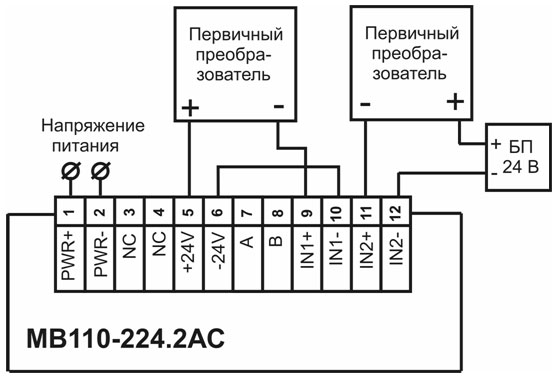

Подключение к прибору двухпроводных первичных преобразователей |

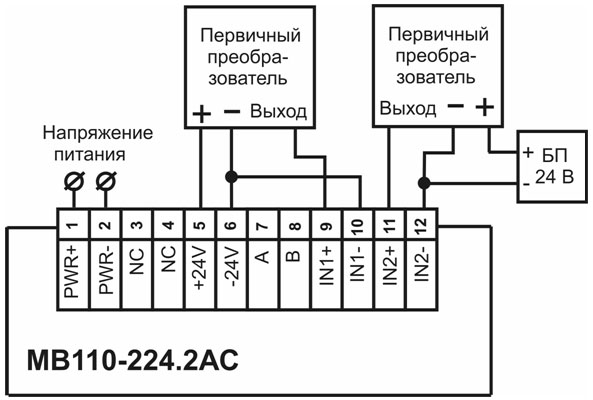

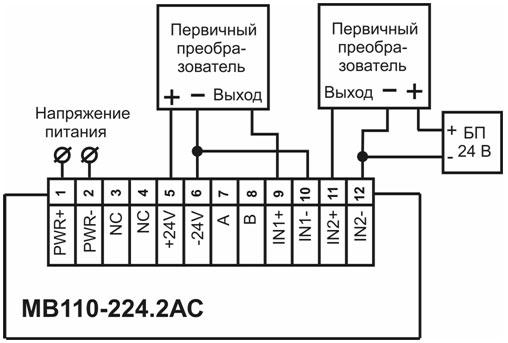

Подключение к прибору трехпроводных первичных преобразователей |
