Модуль ввода аналоговых сигналов ОВЕН МВ110-2А

  Назначение прибора модуля ввода аналоговых сигналов ОВЕН МВ110-2А
Прибор предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
Приборы могут быть использованы для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода аналоговых сигналов ОВЕН МВ110-2А

  • 2 универсальных канала аналогового ввода
  • Типы входных сигналов: термопреобразователи сопротивления, термопары, унифицированные сигналы напряжения и тока (требуют использования внешнего резистора 50 Ом), сопротивление до 5 кОм
  • Частота измерений: до 0,3 сек на канал
  • Термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
  • Термопреобразователи сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
  • Унифицированные сигналы: 4-20 мА, 0-20 мА, 0-5 мА, +/-50мВ, 0-1 В
  • Напряжение питания: ~220 В и =24 В (универсальный источник питания)
  • Встроенный источник питания датчиков: =24 В, 50 мА для модификации МВ110-2А

Рекомендации к использованию

  • Для увеличения числа входов любых модификаций ОВЕН ПЛК
  • Для удаленного ввода сигналов при подключении к SCADA-системам и другому ПО
  • Для передачи данных через радио-модемы или сети GSM
  • Для передачи данных на панели оператора
  • Для работы с любым оборудованием, поддерживающим интерфейс RS-485 и протоколы обмена ModBus-ASCII, ModBus-RTU, DCON, ОВЕН

Технические характеристики

МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Наименование Значение
Напряжение питания: 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более 6
Количество аналоговых входов 2
Время опроса одного входа*:
– термометры сопротивления, с, не более 0,8
– термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более 0,4
Предел основной приведенной погрешности при измерении:
– термоэлектрическими преобразователями, % +0,5
– термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока, % +0,25
Напряжение встроенного источника питания, В 24+3
Ток встроенного источника питания, мА, не более 50
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20 со стороны передней панели,

IP00 со стороны клеммной колодки

Габаритные размеры прибора, мм (63х110х73)±1
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8

*Опрос входов происходит последовательно, т.е. опрос двух входов займет время, равное сумме опросов входа 1 и входа 2.

Используемые на входе сигналы постоянного тока, напряжения и сопротивления

Наименование

Диапазон

измерений, %

Значение единицы младшего

разряда, ед. изм.

Предел основной приведенной погрешности, %

Сигнал постоянного напряжения







–50…+50 мВ

0…100

0,1

±0,25

Унифицированные сигналы по ГОСТ 26.011-80







0...1 В

0…100

0,1

±0,25

0...5 мА

0…100

0,1

±0,25

0...20 мА

0…100

0,1

4...20 мА

0…100

0,1

Сигнал сопротивления







0…5000 Ом

0,5*…100

0,1

±0,25

*Диапазон сопротивления от 0 до 25 Ом воспринимается прибором как короткое замыкание датчика.

Используемые на входе первичные преобразователи (датчики)

Наименование

Диапазон

измерений, оС

Значение единицы младшего

разряда, оС

Предел основной приведенной погрешности, %

Термометры сопротивления по ГОСТ Р 8.625-2006

Термопреобразователи сопротивления по ГОСТ 6651-94*

Cu 50 (a=0,00426 оС -1)

–50…+200

0,1

+0,25

50М (a=0,00428 оС -1)

–200…+200

0,1

Pt 50 (a=0,00385 оС -1)

–200…+850

0,1

50П (a=0,00391 оС -1)

–240…+1100

0,1

Cu 100 (a=0,00426 оС -1)

–50…+200

0,1

100М (a=0,00428 оС -1)

–200…+200

0,1

Pt 100 (a=0,00385 оС -1)

–200…+850

0,1

100П (a=0,00391 оС -1)

–240…+1100

0,1

Ni 100 (a=0,00617 оС -1)

–60…+180

0,1

Pt 500 (a=0,00385 оС -1)

–200…+850

0,1

500П (a=0,00391 оС -1)

–250…+1100

0,1

Cu 500 (a=0,00426 оС -1)

–50...+200

0,1

500М (a=0,00428 оС -1)

–200...+200

0,1

Ni500 (a=0,00617 оС -1)

–60...+180

0,1

Cu 1000 (a=0,00426 оС -1)

–50...+200

0,1

1000М (a=0,00428 оС -1)

–200...+200

0,1

Pt 1000 (a=0,00385 оС -1)

–200...+850

0,1

1000П (a=0,00391 оС -1)

–250...+1100

0,1

Ni 1000 (a=0,00617 оС -1)

–60...+180

0,1

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TХК (L)

–200…+800

0,1

+0,5

TЖК (J)

–200…+1200

0,1

TНН (N)

–200…+1300

0,1

TХА (К)

–200…+1360

0,1

TПП (S)

–50…+1750

0,1

TПП (R)

–50…+1750

0,1

TПР (В)

+200…+1800

0,1

TВР (А-1)

0…+2500

0,1

TВР (А-2)

0…+1800

0,1

TВР (А-3)

0…+1800

0,1

TМК (Т)

–250…+400

0,1

*Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для использования в странах СНГ

Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.
    По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
    По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
    По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

Схемы подключения

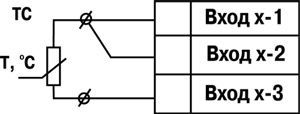

Схема подключения термометра сопротивления

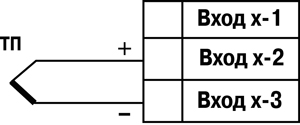

Схема подключения термоэлектрического преобразователя

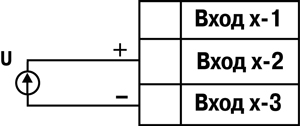

Схема подключения активного датчика с выходом в виде напряжения -50.0…50.0 мВ или 0…1.0 В

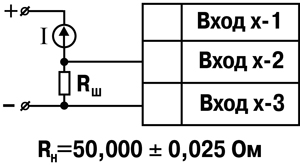

Схема подключения активного датчика с токовым выходом 0…5.0, 0…20.0 или 4…20.0 мА
