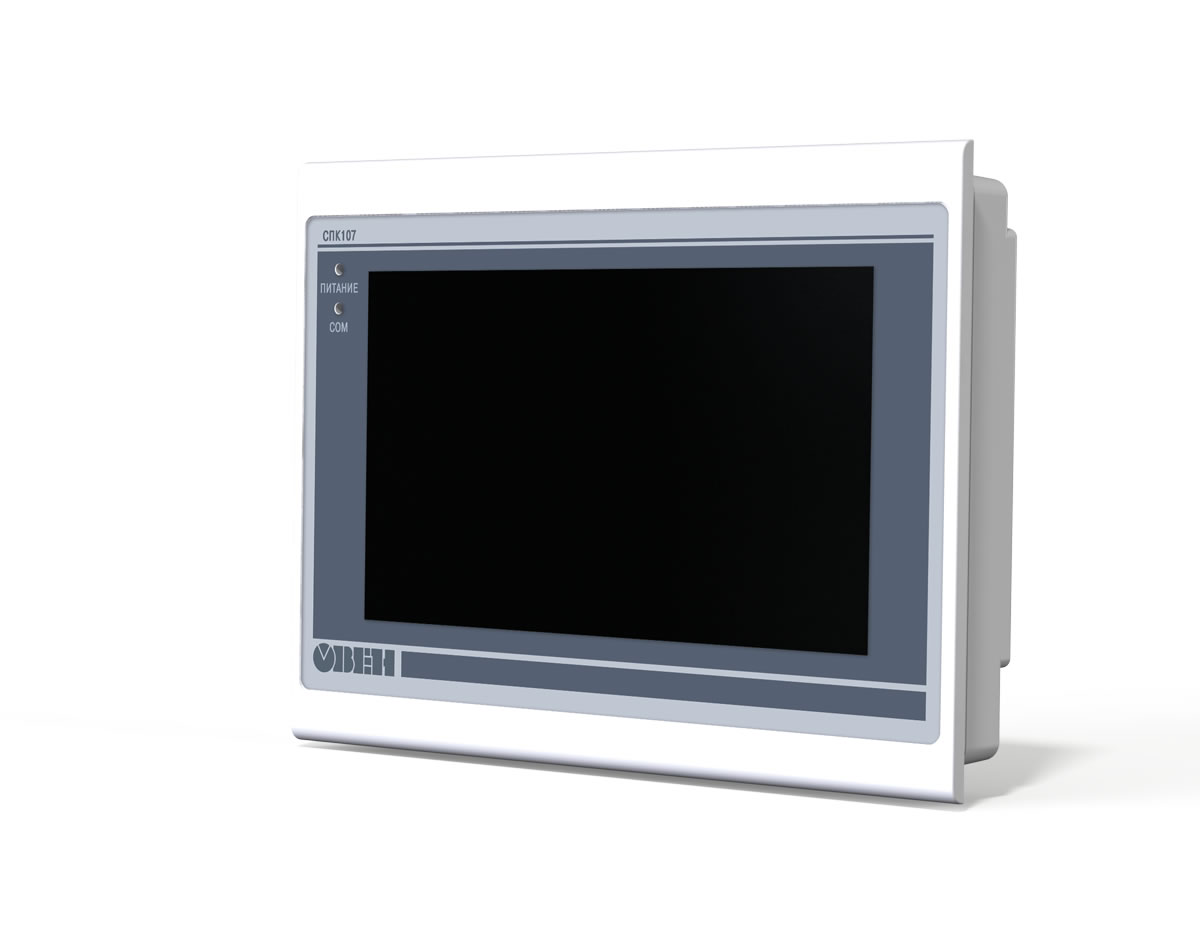

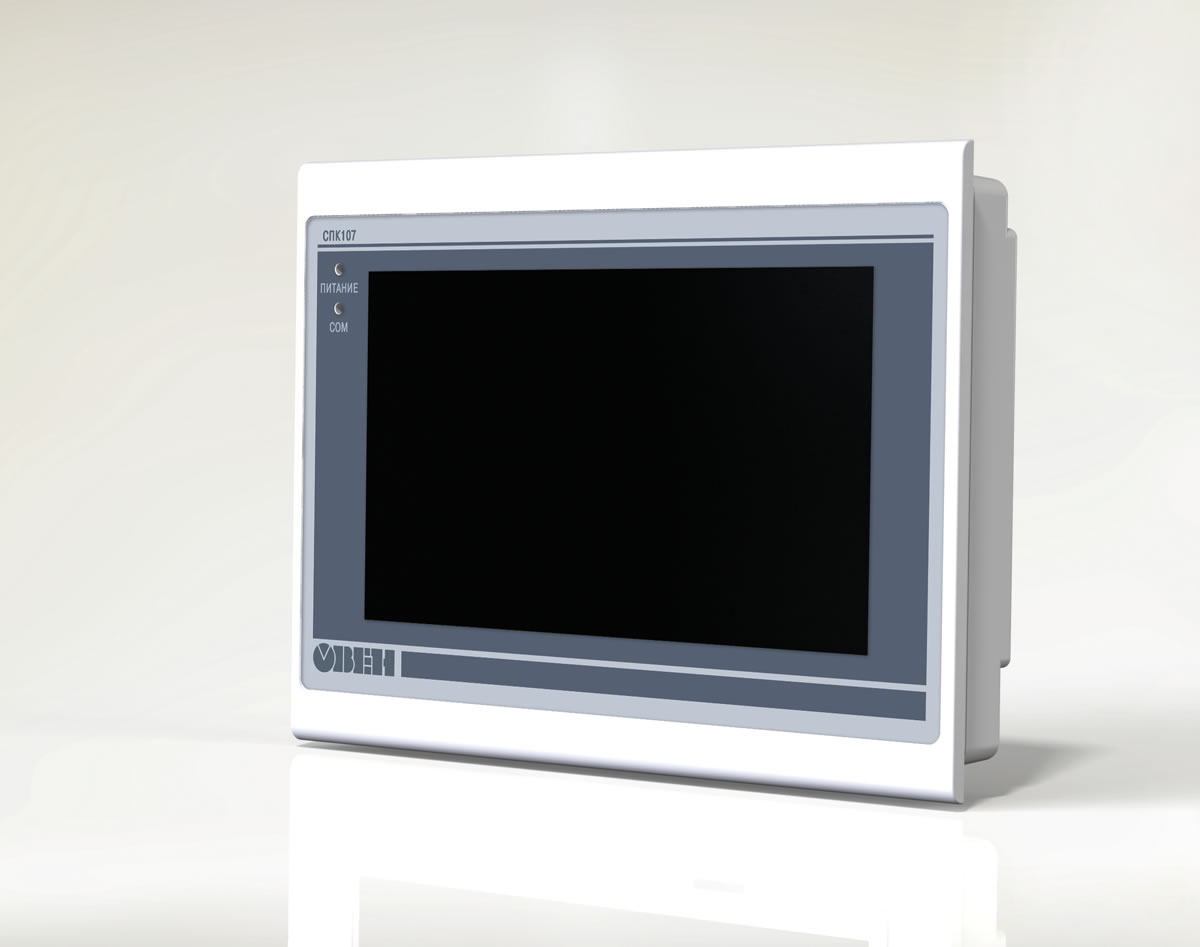

Общая информация. Сенсорные панельные контроллеры для автоматизации локальных систем СПК105 / СПК107 / СПК110

ОВЕН СПК1хх - линейка бюджетных панельных контроллеров СПК1хх представляют собой устройства класса «человеко-машинный интерфейс» со встроенными функциями свободного программируемого контроллера. СПК1хх предназначена для создания автоматизированных систем управления технологическими процессами в различных областях промышленности, энергетике, ЖКХ

Рекомендуется к использованию

• В системах водозабора
• Вентиляционные системы
• ИТП, ЦТП
• Для управления климатическим оборудованием (термокамеры, инкубаторы, хладоустановки)
• Автоматизация локальных установок, станков, конвейеров
• Мобильные и удаленные системы

Оптимально подходят для построения локальных и автономных систем.

Отличительные особенности линейки

• Объединение функций ПЛК и графической панели оператора в одном корпусе
• Разработка программ визуализации и алгоритмов управления в единой среде программирования
• Сенсорный экран управления
• Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485
• Индикация состояния обмена по последовательным интерфейсам  и наличие внешнего питания  на лицевой панели
• Встроенная операционная система Linux
• Поддержка протоколов обмена ModBus (RTU, ASCII), ОВЕН
• Возможность работы напрямую с портами контроллера для подключения нестандартных устройств
• Встроенные часы реального вренмени
• Наличие большого объема Flash памяти, с возможностью расширения на SD-карте для архивирования данных
• Отсутствует интерфейс Ethernet

Основные характеристики СПК1хх

Вычислительные ресурсы и дополнительное оборудование

Условия эксплуатации

• Расширенный диапазон температуры окружающего воздуха: от минус 0 °С до +60 °С
• Закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов
• Верхний предел относительной влажности воздуха: 10-90 % при 25 °С и более низких  температурах без конденсации влаги
• Атмосферное давление от 84 до 106,7 кПа

По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации соответствует группе исполнения N2 по ГОСТ 12997.

По устойчивости к воспламенению и распространению пламени FV1 корпус контроллера соответствует ГОСТ Р 51841, разделу 6.

Конструктивные особенности

Контроллеры выполнены в щитовом исполнении. Габаритные и установочные размеры отличаются в зависимости от модификации.

Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.

Интерфейсы и протоколы

¹В контроллерах ОВЕН СПК1хх предусмотрена возможность работы с нестандартными протоколоми по любому из портов, это позволяет подключать устройства с нестандартным протоколом передачи данных (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде

CoDeSys v.3.x, максимально соответствующей стандарту МЭК 61131:

• поддержка 5 языков программирования, для специалистов любой отрасли;
• мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
• функции документирования проектов;
• количество логических операций ограничивается только количеством свободной памяти контроллера;
• практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

При покупке панельного контроллера ОВЕН СПК предоставляются БЕСПЛАТНО

• Среда программирования CoDeSys v.3.x
• Сбор готовых функциональных блоков
• Для организации обмена с верхним уровнем предоставляются бесплатный OPC сервер - Gateway (от CoDeSys)

Технические характеристики

	СПК105	СПК107	СПК110
Основные характеристики
Климатическое исполнение	0 ... + 60	0 ... + 60	0 ... + 60
Охлаждение	Пассивное	Пассивное	Пассивное
Степень защиты корпуса (с лицевой стороны)	IP54	IP54	IP54
Диапазон напряжений питания, В СПК1хх	От 12 до 28В постоянного тока (номинальное 24В)	От 12 до 28В постоянного тока (номинальное 24В)	От 12 до 28В постоянного тока (номинальное 24В)
Потребляемая мощность, Вт	Не более 5	Не более 10	Не более 10
Материал Лицевая панель Корпус	Пластик Пластик	Пластик Пластик	Пластик Пластик
Масса, кг	0,3	0,6	1,2
Технические характеристики
Размер экрана, дюйм	4,3”	7”	10,2”
Видимая область, мм	95x54	154x86	220x132
ЖК дисплей	TFT	TFT	TFT
Разрешение экрана, пиксель	480x272	800x480	800x480
Количество цветов	65536 (16 бит)	65536 (16 бит)	65536 (16 бит)
Яркость, Кд\м2	300	300	300
Контрастность	500:1	500:1	500:1
Индикация на передней панели	Индикация работы контроллера, Индикация наличия сетевого обмена, Индикация работы программы	Индикация работы контроллера, Индикация наличия сетевого обмена, Индикация работы программы	Индикация работы контроллера, Индикация наличия сетевого обмена, Индикация работы программы
Тип подсветки дисплея	Светодиодная (LED)	Светодиодная (LED)	Светодиодная (LED)
Время работы подсветки, часов	50 000	50 000	50 000
Сенсорное управление, тип	Есть, резистивный	Есть, резистивный	Есть, резистивный
Количество нажатий	1 000 000	1 000 000	1 000 000
«Механические» кнопки, шт	нет	нет	нет
