Панель оператора с цифровой индикацией ОВЕН СМИ1

 ОВЕН СМИ1 Панель оператора
Панель индикации данных с функциями редактирования для распределенных систем управления в сети RS-485 и RS-232 (протоколы Modbus ASCII/RTU, ОВЕН).
Поддерживает совместную работу с ОВЕН ПЛК, модулями ОВЕН МВА8, МВУ8, Мх110, а также с контроллерами и модулями других производителей.

Основные функциональные возможности
- РАБОТА В СЕТИ RS-485 И RS-232 по протоколам ОВЕН, Modbus ASCII, Modbus RTU
- РАБОТА В РЕЖИМАХ MASTER, SLAVE, в том числе с использованием сетевых входов при работе по протоколу ОВЕН
- ОТОБРАЖЕНИЕ ДАННЫХ, полученных из сети, на цифровых индикаторах (значения 4 параметров)
- РЕДАКТИРОВАНИЕ ЗНАЧЕНИЙ ПАРАМЕТРОВ и передача их в сеть
- 6 ДИСКРЕТНЫХ ВХОДОВ для подключения датчиков типа «сухой контакт» или транзисторных ключей n-p-n типа с открытым коллектором
- НАПРЯЖЕНИЕ ПИТАНИЯ ~220 В или =24 В
- БЕСПЛАТНАЯ ПРОГРАММА «КОНФИГУРАТОР СМИ1»
- ПОМЕХОУСТОЙЧИВОСТЬ благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц

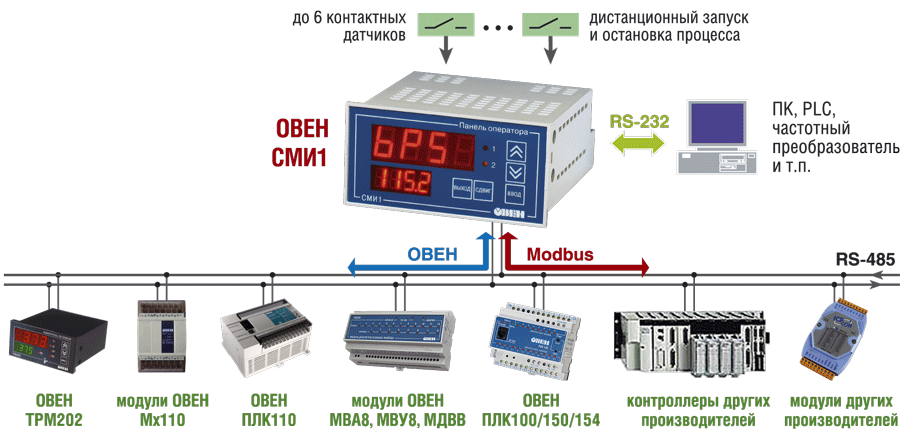

Схема использования

Схема использования панели оператора ОВЕН СМИ1

Интерфейсы RS-485, RS-232

В СМИ1 установлены модули двух независимых интерфейсов: RS-485 и RS-232.
Интерфейсы RS-485 и RS-232 позволяют:
- конфигурировать прибор на ПК;
- получать из сети значения любых параметров;
- передавать в сеть сигналы с дискретных входов и значения редактируемых параметров.
Подключение СМИ1 к ПК по интерфейсу RS-485 производится через адаптер ОВЕН АС3-М или АС4.
По интерфейсу RS-232 подключение СМИ1 к ПК производится напрямую (без использования адаптера). Этот интерфейс удобно использовать для конфигурирования прибора.

Поддержка протоколов ОВЕН и Modbus

Для сетевого обмена с СМИ1 пользователь может использовать следующие протоколы: ОВЕН, Modbus RTU, Modbus ASCII. Конфигурирование СМИ1 осуществляется по протоколу ОВЕН.
Поддержка распространенного протокола Modbus позволяет СМИ1 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Работа в режимах Master («мастер» сети) и Slave

СМИ1 можно использовать в качестве «мастера» сети по одному из портов RS-485 или RS-232. При этом другой порт будет работать в режиме Slave, т. е. «подчиненный», и функцию «мастера» может выполнять персональный компьютер.
СМИ1 может работать также в режиме Slave по обоим портам.
Функция СМИ1 «мастер сети» особенно полезна, если сеть состоит из приборов и модулей, которые могут работать только в режиме Slave (см. пример 1).

Конфигурирование СМИ1

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор СМИ1». Программа предоставляется бесплатно.
В конфигураторе пользователь задает:
- сетевые настройки;
- список параметров для отображения на индикаторах (до 4 параметров);
- список параметров для редактирования оператором (до 16 параметров);
- таблицу «мастера» сети для организации опроса и пересылки параметров.

Дискретные входы СМИ1

СМИ1 имеет 6 дискретных входов, к которым можно подключать устройства с «сухими» контактами (например, кнопки). Сигнал с дискретного входа передается в сеть и может быть использован, например, для дистанционного запуска и остановки программы ПЛК (см. пример 2).
Шестой дискретный вход можно программно настроить таким образом, что подключенный к нему контакт будет использоваться для дистанционного запрета редактирования параметров.

Технические характеристики

Напряжение питания

Входы

Интерфейс RS-232

Допустимое напряжение изоляции

Корпус

Условия эксплуатации

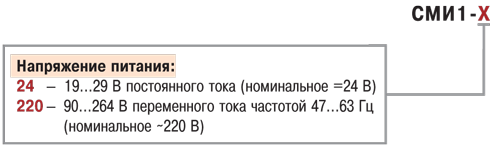

Модификации

Примеры применения панели

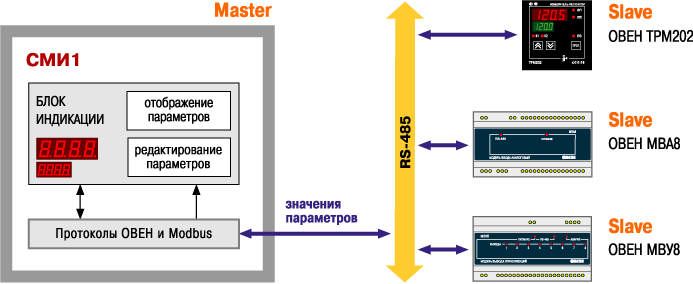

Использование СМИ1 в качестве «мастера» сети RS485. Помимо функций отображения и редактирования параметров, полученных из сети, СМИ1 инициирует процесс сетевого обмена

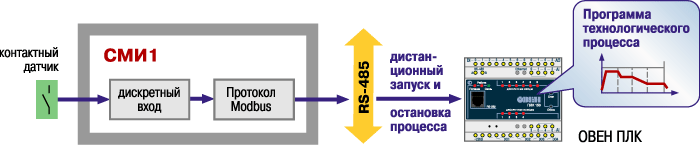

Использование дискретного входа СМИ1 для дистанционного запуска/остановки программы ОВЕН ПЛК

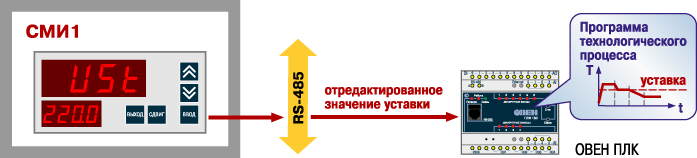

Дистанционное редактирование параметра (уставки в программе ОВЕН ПЛК) с панели СМИ1

Схемы подключения

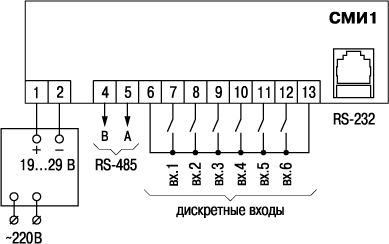

Схема подключения СМИ1-24

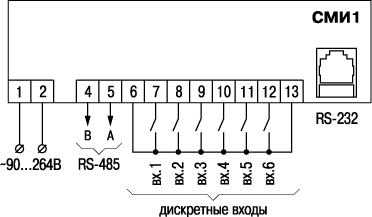

Схема подключения СМИ1-220
