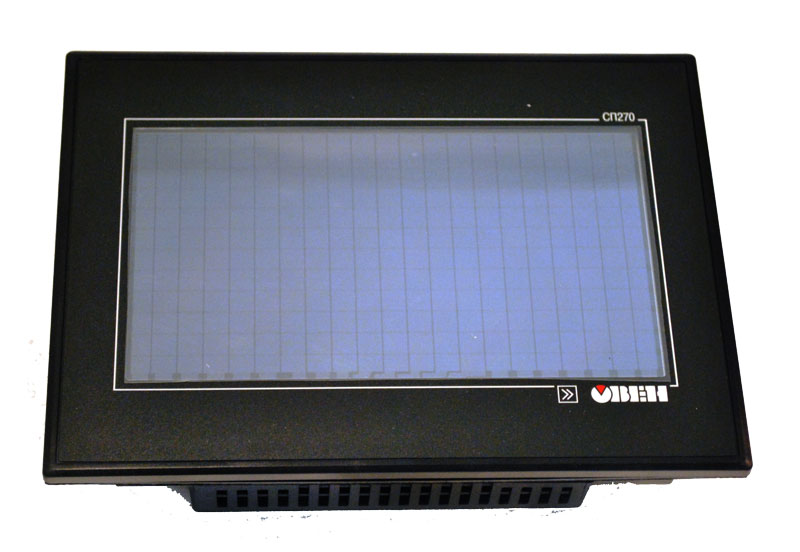

Сенсорная панель оператора СП270









Основные функциональные возможности панели оператора ОВЕН СП270    :

- ГРАФИЧЕСКИЙ ДИСПЛЕЙ с диагональю 7 дюймов и разрешением 480x234 пикселя
- КОЛИЧЕСТВО ЦВЕТОВ – 256, тип дисплея – TFT
- СЕНСОРНОЕ УПРАВЛЕНИЕ экраном
- ДВА НЕЗАВИСИМЫХ ПОРТА RS-232 И RS-485 для связи с внешними устройствами
- ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ ОБМЕНА Modbus RTU, Modbus ASCII
- ВОЗМОЖНОСТЬ РАБОТЫ ОДНОВРЕМЕННО В ДВУХ РЕЖИМАХ Master и Slave
- ПИТАНИЕ от источника напряжения 24 В
- БЕСПЛАТНАЯ ПРОГРАММА «Конфигуратор СП200»

Технические характеристики

Питание

Напряжение питания постоянного тока 22…26 В
Потребляемый ток не более 0,150 А
Потребляемая мощность не более 30 Вт (номинальное потребление 5 Вт)

Интерфейс связи

Используемые интерфейсы связи RS-232 (2 шт.), RS-485 (1 шт.)
Тип интерфейса для связи с ПЛК RS-232, RS-485
Тип интерфейса для загрузки проекта из ПК RS-232
Скорость передачи данных по интерфейсам 4800, 9600, 14400, 19200, 38400, 115200 бит/с
Протоколы передачи данных Modbus RTU, Modbus ASCII
Режимы работы панели Master, Slave

Память

Память программ (Flash-RAM) 4 Мбайт
Память данных (SD RAM) 4 кбайт

Корпус

Конструктивное исполнение корпус щитового крепления
Габаритные размеры
(ширина X высота X глубина)		 (200x148х44,4) ±1 мм
Степень защиты корпуса со стороны лицевой панели IP65
Масса (с элементами крепления) не более 0,78 кг

Человеко-машинный интерфейс

Тип дисплея, диагональ цветной (TFT), 178 мм (7")
Количество отображаемых цветов 256
Разрешение дисплея 480х234 пиксела
Рабочая зона дисплея (ширина х высота) 156x88 мм

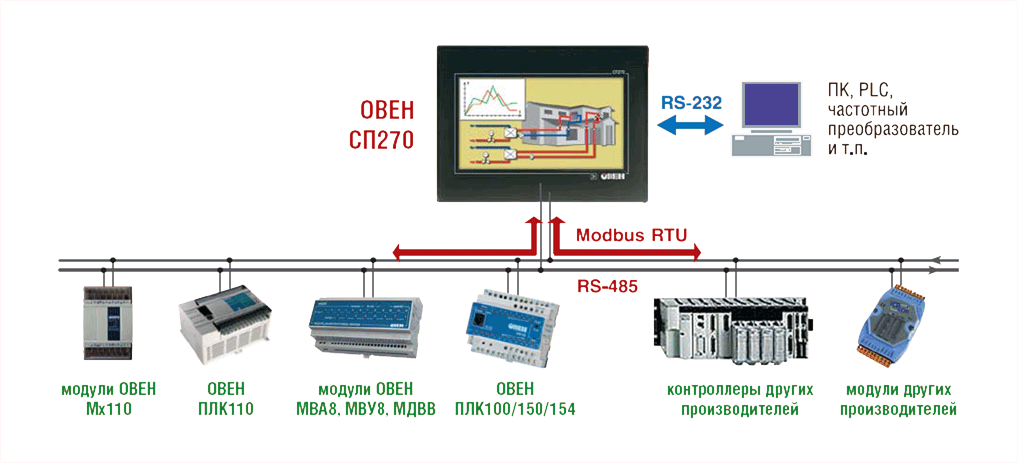

Примеры

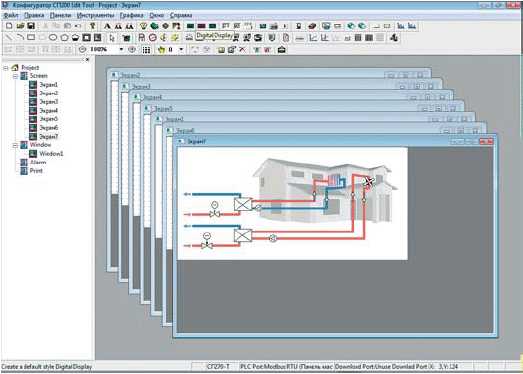

Конфигуратор СП200

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор СП200», которая предоставляется в комплекте с прибором на компакт-диске. Программа имеет удобный пользовательский интерфейс с большими возможностями визуализации.
В конфигураторе пользователь может создавать, редактировать и сохранять пользовательские экраны, которые будут отображаться на дисплее прибора. Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.
Каждый экран содержит набор базовых элементов для задания функций панели. Программа позволяет вводить текст, включающий русские и английские символы, динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т. п. Имеется библиотека графических элементов, в том числе для отображения технологических процессов (двигателей, насосов, вытяжных устройств и т. п.).

«Конфигуратор СП200» позволяет отображать одновременно несколько пользовательских экранов, а также создавать «всплывающие» окна для отображения параллельных процессов, подсказок, предупреждений и т. п.
В программе возможно сохранение текущих данных с возможностью построения «графика исторических событий».

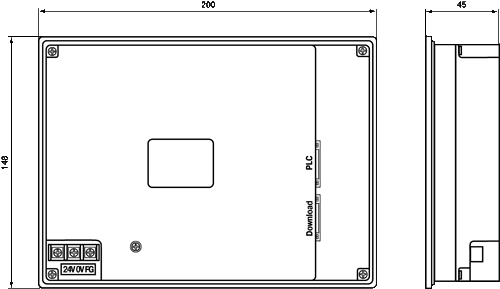

Габаритные и установочные размеры

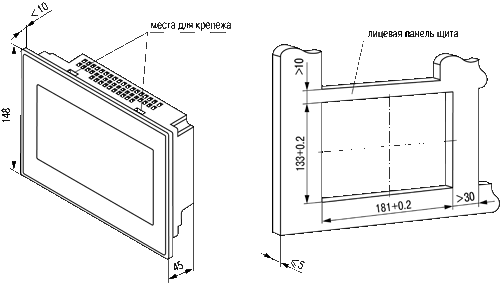

Габаритные и установочные размеры графической панели оператора с сенсорным управлением ОВЕН СП270
Габаритные и установочные размеры графической панели оператора с сенсорным управлением ОВЕН СП270
